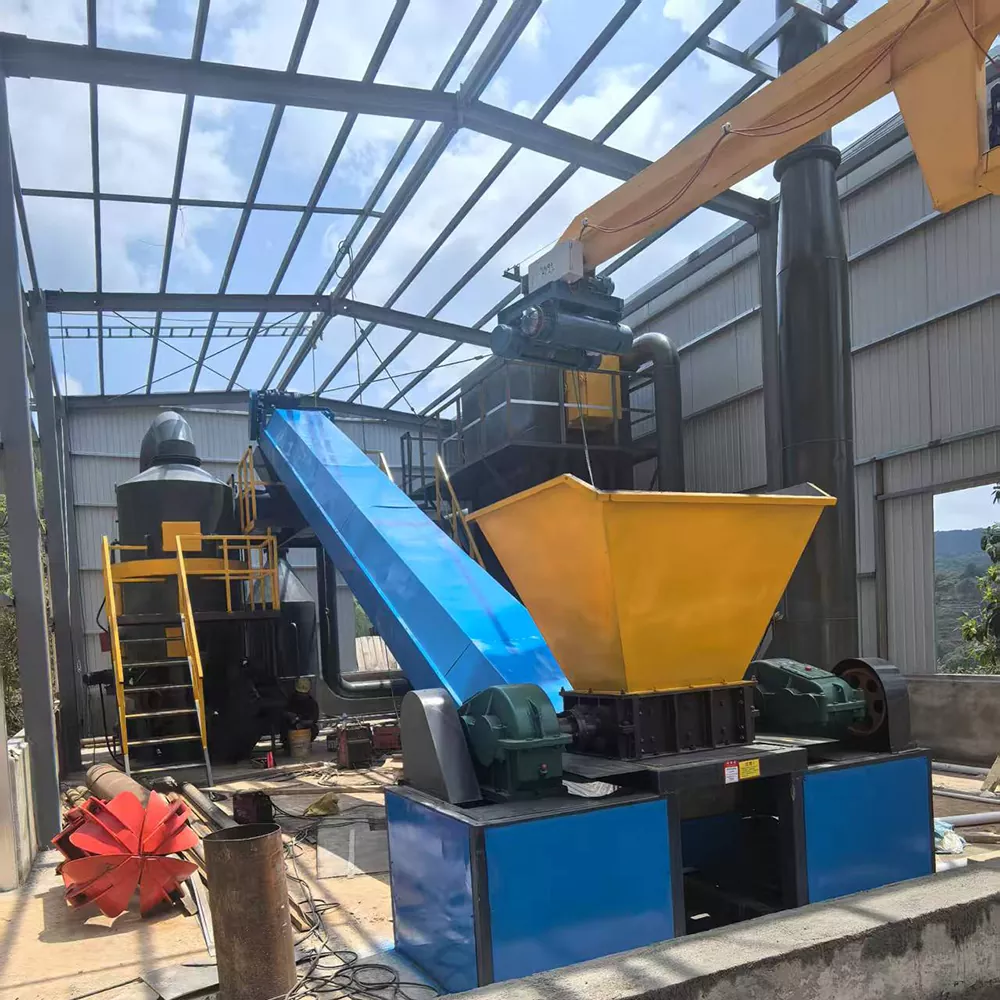

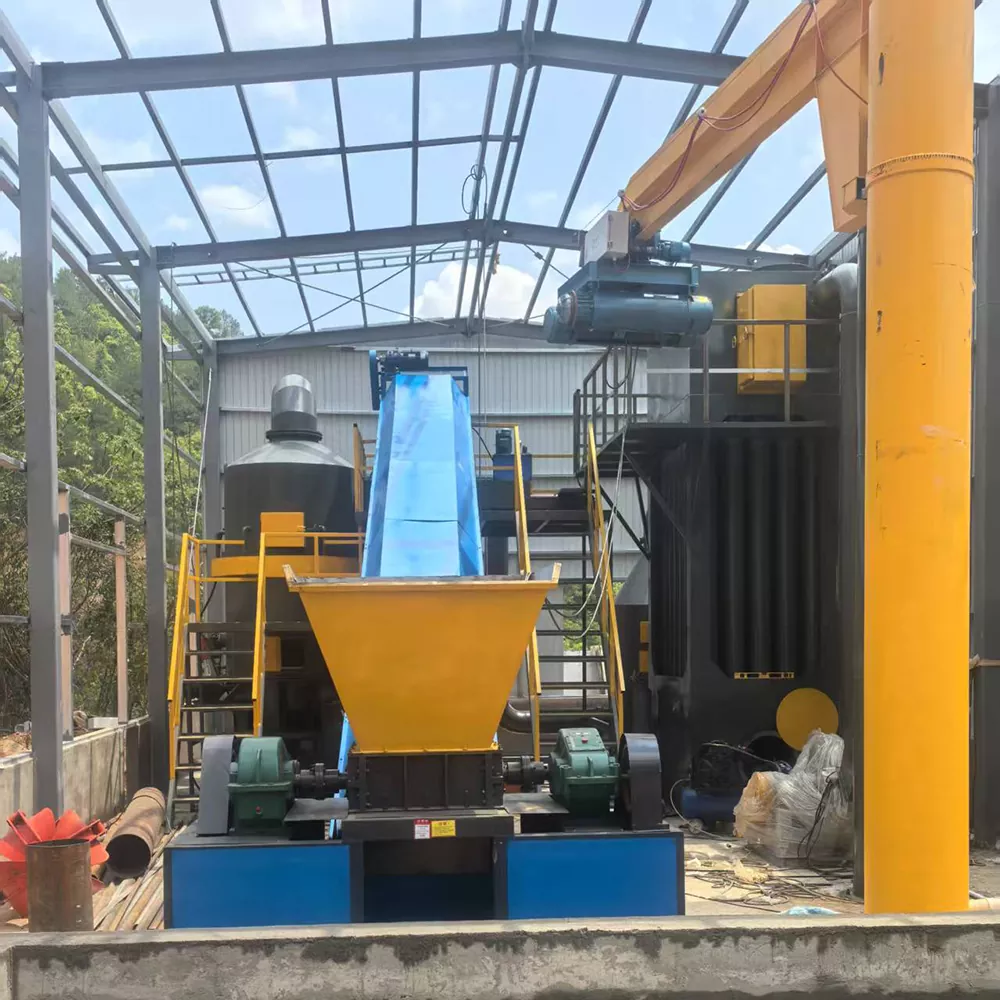

10 tonų atliekų deginimo įrenginys

Vardas

Sistemos konfigūracija

Techninės specifikacijos

Kiekis

Maitinimo sistema

Ožinio griebimo krano sistema

Įrangos galia: ≤5,5 kW;

Vieno griebtuvo talpa: ≥200 kg;

Modelis: BZD tipo, 1,5 tonos;

Matmenys: Ilgis 5 m × Aukštis 5 m

1

Atliekų smulkintuvas

Įrangos galia: ≤60 kW;

Bendri matmenys: 3000 × 1400 × 2300 mm;

Gniuždymo galia: ≥2000 kg/h;

Funkcija: Atskiria metalines medžiagas, sumaišytas komunalinėse atliekose prieš smulkinimą; įrengti saugos laiptai ir apsauginiai turėklai

1

Konvejerio juostų sistema

Įrangos galia: ≤11 kW;

Apima: nerūdijančio plieno grandiklis, susmulkintų atliekų konvejeris, mažo dydžio medžiagų konvejeris, didelių gabaritų medžiagų konvejeris

3

Magnetinės pakabos be veleno atrankos sistema

Įrangos galia: ≤11 kW;

Bendri matmenys: 1000 × 3000 mm;

Įrengti saugos laiptai ir apsauginiai turėklai

1

Hidraulinis padavimo mechanizmas

Įrangos galia: ≤5,5 kW;

Maitinimo galia: 1000 kg/h;

Funkcija: stumia susmulkintas atliekas į aukštos temperatūros krosnies reakcijos kamerą džiovinimui ir deginimui

1

Statinė dinaminė stūmoklinė rotacinė deginimo sistema

Magnetinės pakabos šerdies reakcijos kamera

Išorinės plokštės medžiaga: ≥10 mm storio Q235B anglinis plienas;

Ugniai atspari konstrukcija (iš vidaus į išorę): ugniai atsparios plytos, izoliacinės plytos ir aliuminio silikato pluošto antklodė;

Atsparumas aukštai temperatūrai: ≥1600 ℃;

Krosnies korpuso išorinio paviršiaus temperatūra: ≤40℃;

Pagrindinė technologija: magnetinė pakaba, elektromagnetinio nuolatinio degimo technologija;

Įrengti saugos laiptai ir apsauginiai turėklai

1

Vertikalios pakabinamos rotacinės grotelės

Darbinė galia: ≤4 kW;

Vidinės kameros skersmuo: ≤1300 mm;

Medžiaga: aukštai temperatūrai atsparus ketus;

Funkcijos: Apsaugo nuo atliekų koksavimo, užtikrina stabilų pelenų išmetimą, reguliuoja atliekų maišymo greitį ir sutraiško kietas pašalines medžiagas

1`

Dujinimo kamera

Dujofikavimo prievadų skaičius: ≥290;

Pagrindinės magnetinės suspensijos dujinimo technologija;

Dujinimo angos skersmuo: ≥45 mm;

Ugniai atspari medžiaga: Vėdinamos ugniai atsparios plytos;

Atsparumas aukštai temperatūrai: ≥1600 ℃

1

Deguonies papildymo sistema

Tipas: išcentrinis;

Galia: ≤3 kW

1

Aukštos temperatūros degimo kamera

Išorinės plokštės medžiaga: ≥8 mm storio Q235B anglinis plienas;

Ugniai atspari konstrukcija (iš vidaus į išorę): ugniai atsparios plytos, izoliacinės plytos ir aliuminio silikato pluošto antklodė;

Atsparumas aukštai temperatūrai: ≥1600 ℃;

Krosnies temperatūra: 850–1000℃;

Pagrindinė technologija: tiksli temperatūros valdymo technologija

1

Pakabinamas deginimo įrenginys su oro filtravimo sistema

Deginimo sistema

Matmenys: 10500 mm × 2500 mm × 4885 mm

Įrengta: Saugūs laiptai ir apsauginių turėklų sistema.

1

Vamzdinė šilumokaičio šildymo sistema

Šildymo galia: 800 m² (šildomas plotas)

Ventiliatoriaus galia: ≤15 kW;

Medžiaga: Q235 anglinis plienas, iš išorės padengtas aukštai temperatūrai atspariais antikoroziniais dažais;

Bendri matmenys: ≥1600 mm × 8000 mm;

Pagrindinė technologija: didelio efektyvumo šilumos mainų technologija;

Įrengta apsauginių laiptų ir apsauginių turėklų sistema

1

Aušinimo sistema

Quench bokštas

Cirkuliacinio vandens siurblio galia: ≤3 kW;

Bendri matmenys: ≥1400 mm × 4000 mm;

Medžiaga: anglinis plienas ir nerūdijantis plienas;

Pagrindinė technologija: Atomizuota aušinimo technologija

1

Dulkių šalinimo sistema

Pusiau sausas sieros pašalinimo ir rūgštingumo pašalinimo gniužulingas

Cirkuliacinio vandens siurblio galia: ≤11 kW;

Bendri matmenys: ≥1600 mm × 6000 mm;

Medžiaga: anglinis plienas ir nerūdijantis plienas;

Pagrindinė technologija: švarių dūmų kanalų technologija;

Įrengta apsauginių laiptų ir apsauginių turėklų sistema

1

Aktyvintos anglies adsorbcijos bokštas

Cirkuliacinio vandens siurblio galia: ≤4 kW;

Bendri matmenys: ≥1400 mm × 4000 mm;

Medžiaga: anglinis plienas ir nerūdijantis plienas;

Pagrindinė technologija: žemos temperatūros katalizinė technologija;

Įrengta apsauginių laiptų ir apsauginių turėklų sistema

1

Aukštos įtampos šlapias elektrostatinis nusodintuvas (WESP)

Įrangos galia: ≤5,5 kW;

Bendri matmenys: ≥1900 mm × 2100 mm × 7000 mm;

Medžiaga: anglinis plienas ir nerūdijantis plienas;

Konfigūracija: 80 kV aukštos įtampos maitinimo šaltinis, sukamoji rankenėlė valdymo pultas;

Valymo sistema: Cirkuliacinio vandens siurblio galia ≤3 kW, automatinio valymo funkcija;

Pagrindinė technologija: Aukštos įtampos elektrostatinės adsorbcijos technologija;

Pašalina 98% smulkių kietųjų dalelių veikiant aukštos įtampos elektriniam laukui;

Įrengta apsauginių laiptų ir apsauginių turėklų sistema

1

Baghouse filtras / maišelio filtro dulkių surinkėjas

Įrangos galia: ≤5,5 kW;

Bendri matmenys: 7000 mm × 2450 mm × 5500 mm;

Konfigūracija: DMC-480;

Filtravimo maišeliai: Ø133 mm × 2500 mm, 480 vnt.;

Pagrindinė technologija: dulkių ir dūmų šalinimo technologija;

Įrengta apsauginių laiptų ir apsauginių turėklų sistema

1

Kondensatorius

Skersmuo: ≤500 mm;

Funkcija: pašalina ir surenka 95% vandens garų iš išmetamųjų dujų

1

Dūmtraukis / išmetimo vamzdis

Medžiaga: anglinis plienas;

Aukštis virš žemės: 15 metrų;

Įrengtas avarinis išmetimo kaminas

1

Sukeltas traukos ventiliatorius (ID ventiliatorius) – žemiau dulkių surinktuvo

Darbinė galia: ≤37 kW

1

Indukcinis traukos ventiliatorius (ID ventiliatorius) – pasroviui nuo šilumokaičio

Darbinė galia: ≤5,5 kW

1

Pelenų išleidimo sistema

Plokštelės tipo pelenų išleidimo sistema

Įrangos galia: ≤5,5 kW;

Pelenų išmetimo galia: 500 kg/h;

Funkcija: pakelia pelenų likučius iš požeminės duobės į žemės lygį. Pelenų išmetimo proceso metu jis veiksmingai apsaugo nuo skraidančių pelenų susidarymo.

1

Cirkuliacijos sistema

Cirkuliacinis vandens siurblys

Techninės specifikacijos:

Galia: 3 kW; Tipas: vamzdyno siurblys.

2

Cirkuliacinis vandens siurblys

Techninės specifikacijos:

Galia: 4 kW; Tipas: vamzdyno siurblys.

2

Cirkuliacinis vandens siurblys

Techninės specifikacijos:

Galia: 4 kW; Tipas: vamzdyno siurblys.

1

Elektros valdymo sistema

Integruota valdymo sistema

Valdymo sistema:

Palaiko vieno mygtuko paleidimo / sustabdymo, rankinio / automatinio perjungimo ir nuotolinio valdymo funkcijas. Pasižymi vartotojui patogiu išmaniuoju valdymu, kad būtų paprasta ir patogu naudoti.

Automatinė aptikimo sistema:

Įrengta automatinė stebėjimo ir aptikimo sistema, skirta veikimo būsenos stebėjimui ir saugos kontrolei realiu laiku.

3

Internetinė stebėjimo sistema

Aptikimo ir stebėjimo sistema

1

Priedas

Drugelis vožtuvas, flanšas, alkūnė, vamzdžių jungiamosios detalės, varžtai / varžtai, asbesto virvė, ugniai atspari medvilnė, vamzdynas / vamzdžiai, jungikliai ir kt.

1
